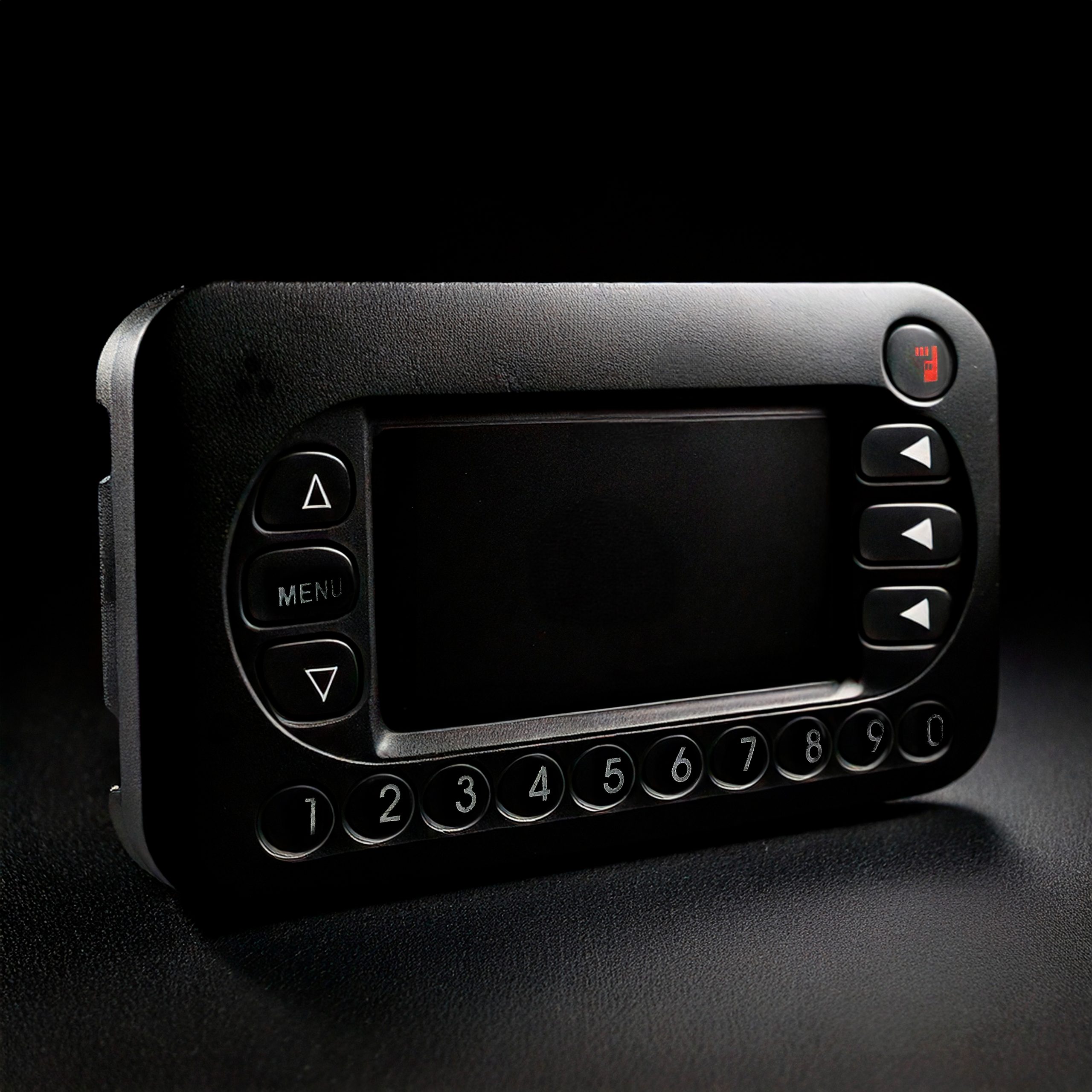

VIRCOM 07

Nossos equipamentos foram pensados para facilitar a vida dos integradores

O VC07 foi desenvolvido atendendo a necessidade de unirmos em um único rastreador várias tecnologias por nós desenvolvidas. Nossos equipamentos foram testados em diversas áreas de atuação, como a automotiva, de transportes urbanos e rodoviários e aplicações ferroviárias e industriais. Deste modo, unimos o que há de mais estabelecido e testado em um único equipamento.

ACESSAR O DATASHEET

Integração

A base utilizada é a dos antigos VC03/VC05, em que integramos os nossos equipamentos VL11 e V-Cone, além do módulo Bluetooth, conectividade LORA e Virvoice. Isso resultou em um produto compacto que visa inúmeras aplicações, simplificando a instalação e baixando o custo de equipamentos conforme tendência do mercado.

Rastreadores avançados

O VC07 está desenhado com componentes de última geração, microcontrolador ARM Cortex M4 com memória flash para permitir atualizações de firmware através de qualquer um dos meios de comunicações que ele dispõe, tela gráfica com um backlight azul nas teclas e tela de operações noturna.

Especificações técnicas do equipamento

Sistema de Satélite

Módulo Quectel L86 – Low Power de alta Sensibilidade integrado ao módulo (GSM/GNSS), constelações GPS, GLONASS, Galileo e QZSS, 99 canais de aquisição e 33 canais de tracking

Aquisição de 1ª posição (Cold Start)

< 60 segundo (em condições ideais)

Aquisição de 1ª posição (Warm Start)

< 40 segundos

Atualização de posição

Uma por segundo

Precisão da posição em condições ideais

≤ 5 metros

Modem Interno

Tecnologias LTECatM1, Cat NB2 e GSM/EDGE com consumo de energia ultrabaixo
Bandas homologadas:

- Cat M1: B28, B8, B5, B3, B2, B1

- Cat NB2: B28, B8, B5, B3, B2, B1 - GSM / EDGE: 850/900/1800/1900 MHz

Antena GSM interna

Arquitetura Principal

CORTEX M4 de 32 bits – Memória Flash de 1 milhão de registros com opção de ampliação para 4 milhões de registros

Acelerômetro

3 Eixos – escala de 8G com resolução de 10 bits e frequência de amostragem de 10Hz

Alimentação Principal Consumo do equipamento Full Active

Range de 9 a 40Vcc– Protegida com fusível de 3A
Consumo: ~70mAa 12Vcc; ~36 mA a 24Vcc
Bateria Interna: ~150mA a 3.8VCC (consumo baseado com bateria carregada, utilizando a antena GPS interna e modem em standby)

Alimentação de Backup

Bateria interna integrada de 4,2Vcc (1100mA/h) LI-ION

Administração de Energia

Modo de baixo consumo configuráveis pelo usuário, podendo escolher periféricos a manter ligados

Entradas Digitais

5 entradas digitais genéricas com Pull Up interno a 3V de 10 Kohm (contadora de pulsos de alta velocidade):
- Detecção de 0: < 0,7V
- Proteção ESD

Entradas Analógicas Internas

2 Entradas: (Alimentação principal e bateria interna):

Range de trabalho: 0 – 40V
Range de proteção: 0 – 100V
Resolução de 10 bits
Temperatura interna resolução de 5º C: -40ºC a 125ºC

Entradas Analógicas Genéricas

1 entrada:

Range de trabalho: 0 – 40V
Range de proteção: 0 – 100V
Resolução de 10 bits

Saídas Digitais

2 saídas por MOSFET, Open Drain:

Tensão de saída de 0,3V a 400 mA
Protegida por polyswitch de 400 mA

Saída de Alimentação

1 saída - fornece a tensão de 4,5V:

Limitada a 400 mA
Protegida por polyswitch

Portas de Comunicação

COM1 Externo TTL. Speed de 1200 a 115200 bps
Utilizando 1 entrada e 1 saída digitais

Antena de GPS

Interna omnidirecional amplificada com Switch automático para externa (Conector Fakra SMB Housing Macho, Pin fêmea)

Antena de GSM

Interna omnidirecional Pentabanda (850, 900, 1800, 1900, 2100 MHz) 50 Ohm

Holders SIM´s

1 Holder com trava de segurança
